Peel Angle
Sprachauswahl/Language selection
Dieser Artikel ist auch auf Deutsch verfügbar
Peelwinkel
Peelwinkel | A service provided by |
|---|
|
| Polymer Service GmbH Merseburg |
| Tel.: +49 3461 30889-50 E-Mail: info@psm-merseburg.de Web: https://www.psm-merseburg.de |
| Our further education offers: https://www.psm-merseburg.de/weiterbildung |
| PSM on Wikipedia: https://de.wikipedia.org/wiki/Polymer Service Merseburg |
Peel angle
Definition of the peel angle
The peel angle θ is the angle that forms between the two peel arms during the peeling process (Fig. 1).
| Fig. 1: | Illustration of the fixed-arm peel test with the resulting peel angle |
Dependence of the peel force on the peel angle on the PE-LD/iPB-1 peel system
The peel angle has a significant influence on the peel force in the low-density polyethylene peel system blended with isotactic polybutene-1 (abbreviation: PE-LD/iPB-1). Figure 2 shows the peel force determined from the peel force – elongation (fracture path) diagrams as a function of the peel angle for different iPB-1 contents. The peel force shows a clear dependence on the peel angle. It reaches a minimum in the range from 120° to 130° and increases steadily from 130° onwards with larger and smaller peel angles. The dependence of the peel force on the peel angle can be observed.

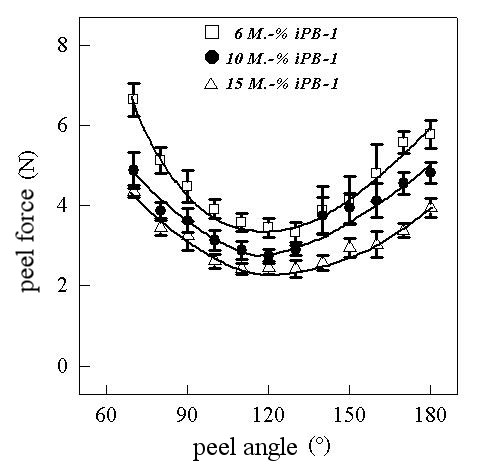

| Fig. 2: | Influence of the peel angle on the peel force |
See also
References
- Nase, M., Zankel, A., Langer, B., Baumann, H. J., Grellmann, W., Poelt, P.: Investigation of the Peel Behavior of Polyethylene/Polybutene-1 Peel Films using In-situ Peel Tests with Environmental Scanning Electron Microscopy. Polymer 49 (2008) 5458–5466; https://doi.org/10.1016/j.polymer.2008.10.004
- Nase, M., Langer, B., Grellmann, W.: Bruchmechanische Kennwertermittlung im T-Peeltest und im Fixed-Arm Peeltest. In: Frenz, H., Grellmann, W. (Eds.): 26. Tagung Werkstoffprüfung „Herausforderung neuer Werkstoffe an die Forschung und Werkstoffprüfung“, Berlin (2008) Proceedings pp. 223–228 (ISBN 978-3-00-026399-6; see AMK-Library under A 10) Download as pdf]
- Nase, M.: Zusammenhang zwischen Herstellungsbedingungen, übermolekularer Struktur und Eigenschaften von Peelfolien. Shaker Verlag 2010 (ISBN 978-3-8322-9099-3; see AMK-Library under B 1-17)
- Nase, M., Langer, B., Baumann, H. J., Grellmann, W.: Fracture Mechanics on Polyethylene/Polybutene-1 Peel Films. Polymer Testing 27 (2008) 1017–1025; ; https://doi.org/10.1016/j.polymertesting.2008.09.002
- Reincke, K., Grellmann, W.: Verfahren zur Charakterisierung der mechanischen Eigenschaften von Folien und Elastomeren. In: Grellmann, W. (Ed.): Neue Entwicklungen in der Werkstoffprüfung – Herausforderung an die Kennwertermittlung. Tagung "Werkstoffprüfung 2011", Dezember 1 and 2, 2011, Berlin, Proceedings pp. 185–192 (ISBN 978-3-9814516-1-0; see AMK-Library under A 13)
